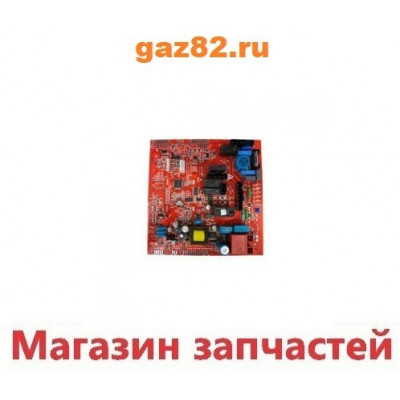

Плата Nova Florida Orion-Virgo Condensing, Fondital Formentera-Itaca Condensing 6SCHEMOD27
- Наличие: Под заказ
-
18500р.
Плата Nova Florida, Fondital для конденсационных котлов
Nova Florida
Nova Florida
Orion Condensing KC 24-28-32
Orion Condensing KRB 24-28-32
Orion Condensing KR 24-28-32
Virgo Condensing KC 24-28-32
Fondital
Fondital
Fondital
Fondital
Formentera Condensing KC 24-28-32
Formentera Condensing KRB 24-28-32
Formentera Condensing KR 24-28-32
Itaca Condensing KC 24-28-32
Itaca Condensing KRB 12-24
Itaca Condensing KR 24-32
Itaca Condensing KB 24-32
Madeira Solar KRBS 12-24-28-32
Madeira Solar KRBS V 12-24-28-32
Madeira Solar KRBS Z 12-24-28-32
Madeira Solar KRBS M 12-24-28-32
Madeira Solar KRBS-M-V 12-24-28-32
Madeira Solar KRBS-M-Z 12-24-28-32
Giava KRB 12-24-28-32
Giava KRBV 12-24-28-32
Giava KRBZ 12-24-28-32
Pegasus KB 12-24-28-32
Pegasus Solar KRBS
Плата используется в навесных и напольных конденсационных котлах:
одноконтурных с вмонтированным трехходовым клапаном для подключения внешнего бойлера,
двухконтурных для работы в системах отопления и горячего водоснабжения,
в комбинированных двухконтурных с трехходовым клапаном и встроенным внешним бойлером,
со встроенной гидравлической стрелкой, высоко и низкотемпературным контуром,
со встроенной гидравлической стрелкой, высоко и двумя низкотемпературными контурами.
Управление котлом осуществляется с помощью двух плат, основной и платы интерфейса. На первой сосредоточены все основные управляющие компоненты, включая трансформатор поджига, а вторая предназначена для управления котлом посредством дисплея с технологией touch screen. Плата интерфейса позволяет подключать датчики комнатной температуры и осуществлять автоматическую подпитку системы отопления. Сообщение между платами осуществляется по кабелю с протоколом RS485 и напряжением питания 24 В.
ⓘ ⓘ ⓘ Данная плата управления настроена для работы на природном газе с котлами мощностью 24 кВт и проточным нагревом гвс. Для работы с котлами на другом типе газа и другой мощности, необходимо изменить технические параметры.
Обязательным условием для правильной функциональной работы котла после установке платы является монтаж электрического кабеля, что поставляется в комплекте с электронной платой. Без установленного кабеля плата сигнализирует код ошибки Е01 (блокировка и-за отсутствия розжига). В комплекте с платой управления поставляется инструкция по изменению параметров и программированию платы. Внимательно следуйте всем описанным пунктам. ⓘ ⓘ ⓘ
С электрической схемой подсоединений и кодами ошибок можно ознакомиться в файле ниже основного фото.
Характеристики основной платы для конденсационных котлов:Рабочее напряжение: от 170 Вольт до 300 Вольт переменного тока,
Частота: 45 – 66 Гц,
Рабочая температура: -20°C ÷ +60°C,
Класс защиты: IP00,
Мощность в режиме покоя: 1,2 Вт,
Плавкий предохранитель: 5x20 2AF,
Ток ионизации: 2 μA,
Питание многофункционального реле: 230 Вac 100VA cosfi 0,7,
Способ обнаружения пламени: по току ионизации,
Тип обнаружения: не поляризированный.
