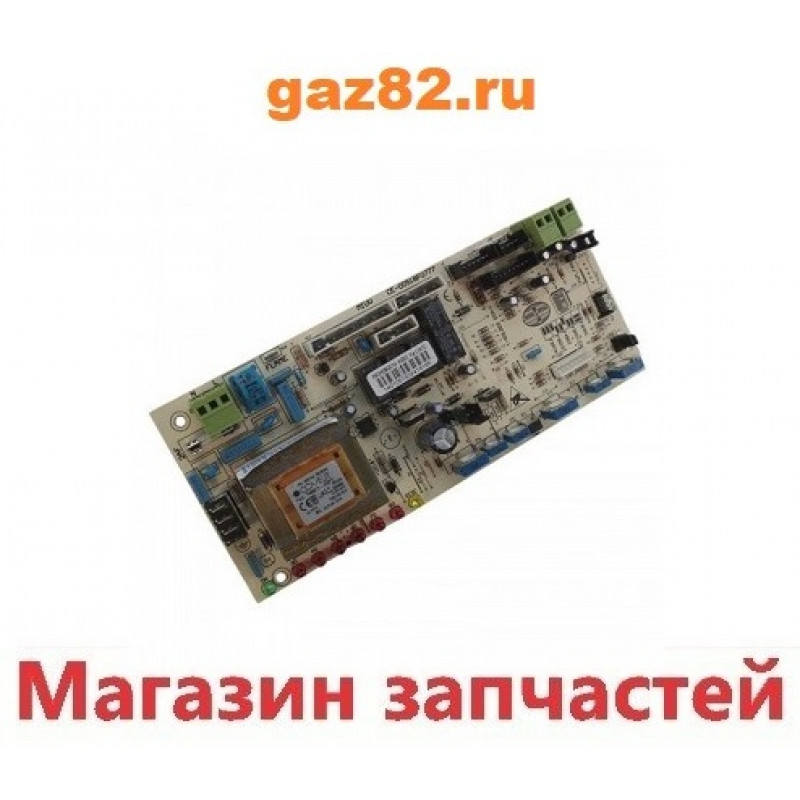

Плата Nova Florida Pictor Dual, Fondital Tahiti Dual, Flores Dual, Aries Dual Line 6SCHEMOD14

Плата котлов Нова Флорида, Фондитал 6SCHEMOD14

Nova Florida

Fondital

Fondital

Pictor Dual LINE CTN 24
Pictor Dual LINE CTFS 24
Pictor Dual LINE CTFS 28
Pictor Dual LINE RTN 24
Pictor Dual LINE RTFS 24
Pictor Dual LINE RTFS 28






Tahiti Dual LINE CTN 24
Tahiti Dual LINE CTFS 24
Tahiti Dual LINE CTFS 28



Flores Dual LINE CTFS 24
Aries Dual LINE CTFS 24


Плата управления установлена в навесных котлах двухконтурных и одноконтурных закрытой и открытой камерой сгорания. Имеет восемь индикаторов красного, желтого, зеленого цветов, каждый из них информирует о работе котла.
Рассмотрим детальней панель управления вышеперечисленных котлов:




Сетевой световой индикатор (зеленый), сигнализирует о присутствии электрического питания на котле.
Световой индикатор (красный) - индикатор горит постоянно - температура воды в контуре отопления составляет 26 - 35°C. Мигание красного индикатора - сигнализирует о неполадках в работе котла.
Световой индикатор (красный) - индикатор горит постоянно –температура воды в контуре отопления составляет 36 - 45°C. Мигание красного индикатора – сигнализирует о срабатывании предохранительного термостата котла, в связи с неполадками в работе.
Световой индикатор (красный) - индикатор горит постоянно - температура воды в контуре отопления составляет 46 - 55°C. Мигание красного индикатора – сигнализирует о неисправности дымохода (модели CTN и RTN) или каналов воздухозабора или дымоотвода (CTFS и RTFS).
Световой индикатор (красный) - индикатор горит постоянно - температура воды в контуре отопления составляет 56 - 65°C. Мигание красного индикатора – сигнализирует о срабатывании устройства блокирующего горелку, в связи с неполадками в работе котла.
Световой индикатор (красный) - индикатор горит постоянно - температура воды в контуре отопления составляет 66 -75°C. Мигание красного индикатора – сигнализирует о том, что давление воды в котле недостаточно.
Световой индикатор (красный) - индикатор горит постоянно - температура воды в контуре отопления составляет 76 - 85°C. Мигание красного индикатора – сигнализирует о том, что температура превышает 85°C.
Световой индикатор (желтый) - свечение этого индикатора свидетельствует о пpиcутcтвии плaмeни нa гopeлкe. Мигание этого индикатора – сигнализирует о блокировке котла в связи с неполадками в работе.
Регулятор режима котла,
Регулятор температуры воды в контуре горячего водоснабжения,
Регулятор температуры контура отопления,
Манометр - для измерения значения давления воды в отопительной системе.
Плата позволяет управлять котлами разных типов, и потому необходимо определить тип котла, на котором будет установлена плата.

При установке на битермические котлы необходимо отрезать резистор CUT >, F1BIT, который находится в центральной части платы.
При установке на монотермические котлы необходимо надлежащим образом выставить две перемычки (Jumper), следуя индикациям нанесенным непосредственно на плате.
Схема электрических подключений платы управления котла Pictor Nova Florida, Flores-Aries Dual Line,Tahiti Dual предусмотрена для просмотра в файле ниже основного фото.

Производитель NORD GAS Sit.
Код производителя: 6SCHEMOD14.
Страна Италия.
