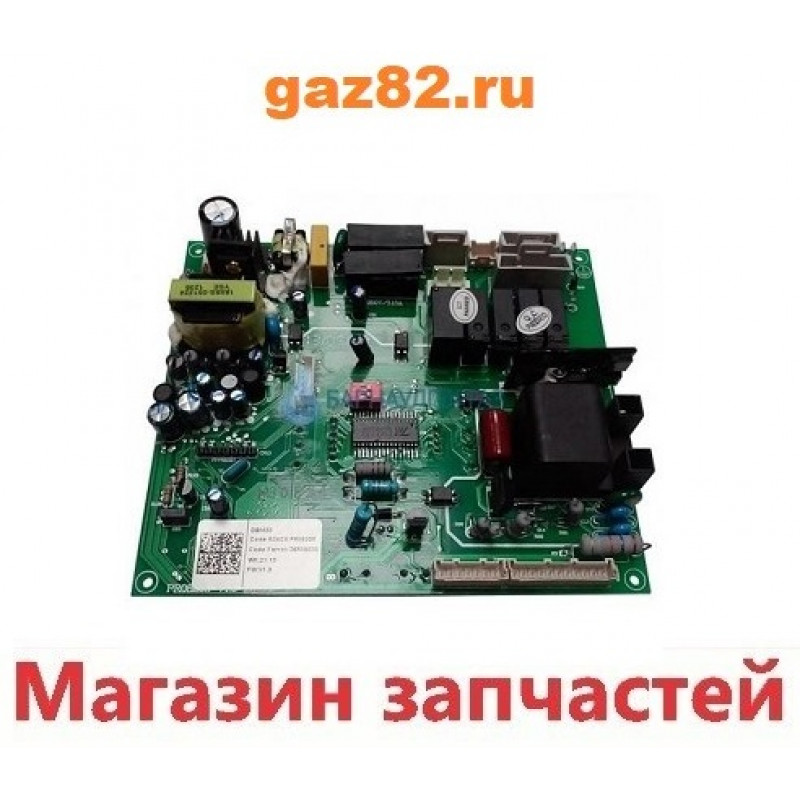

Плата управления Ferroli Diva DBM32 36509330

Плата управления Ferroli Diva DBM33 модернизирована на DBM32

DIVA C24

DIVA C28

DIVA F24

DIVA F28

Электронная плата управления DBM32 устанавливается на котлы нового поколения Ferroli Diva с двумя теплообменниками на отопление и на производство горячей воды. Плата управления устанавливается на модельный ряд котлов Ferroli с закрытой DIVA F24, DIVA F28 и открытой DIVA C24, DIVA C28 камерой сгорания и производительной мощностью 24, 28 кВт.
Плата управления снабжена жидкокристаллическим дисплеем, что делает пользовательский интерфейс очень удобным. Современная плата управления с микропроцессором и ЖК дисплеем DBM32B усовершенствована с PR08205 V1.0 на PR08205 V3.0.



Замена платы управления DBM32B в три этапа:
Настройка интерфейса:


отключить котел от сети, отрыть крышку панели управления, отсоединить и снять плату, что подлежит замене,
установить и подсоединить новую плату DBM32B,
закрыть крышку панели управления и подать питание на котел,
проверить, что все функции кнопок и дисплея соответствуют описаниям, приведенным в инструкции котла, в противном случае все действия повторить сначала.
Параметры конфигурации котла:


Вход в меню 'Конфигурация'. Нажать одновременно на кнопки 'гвс+' и 'гвс-' в течении 10 секунд.
По истечению 10 секунд на дисплее отобразится надпись 'b01'.
С помощью кнопок системы отопления имеется возможность просматривать список параметров. Чтобы отобразить или изменить значение параметра, достаточно нажать на кнопки системы гвс: изменения сохраняются автоматически.
Нужно задать три параметра для котлов Diva:

'b01' 'b02' 'b03'
Тип газа

Тип котла

Тип камеры сгорания

0=метан, 1=Gpl

2

0 = закрытая, 1 = открытая

Для выхода из меню необходимо нажать одновременно на кнопки 'гвс+' и 'гвс-' в течении 10 секунд или обесточить котел и снова подать на него напряжение, или дождаться автоматического выхода по истечении 2 минут.

Настройка параметров 'tS' - меню прозрачных параметров:


Необходимо войти в меню 'Прозрачных параметров' и нажать на кнопку сброса 'Reset' в течении 20 секунд.
По истечении 20 секунд на дисплее отобразится надпись 'tS'.
Нажимаем на кнопку сброса 'Reset' в течении 1 секунды и на дисплее высветиться 'b01'.
С помощью кнопок системы отопления можно выбрать необходимые параметры, нажав на кнопки системы гвс можно изменить нужные параметры, что сохраняться автоматически.
Необходимо задать параметр 'P16' - тип запроса на гвс: 0 = реле протока, 1 = расходомер.
Выход из меню аналогичен предыдущим настройкам: 'Reset' в течении 20 секунд или автоматический выход по истечении 15 минут.
