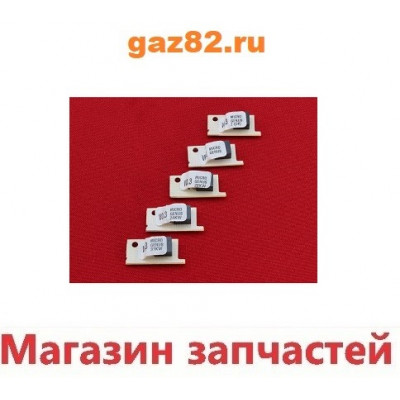

ПЗУ (микропроцессор, чип) платы Ariston Microgenus (5 штук) 65101368
- Наличие: Под заказ
-
4100р.
Процессор платы управления Аристон Микрогенус
Модели Microgenus MI, MFFI газовых котлов Аристон на заводе монтируются платой управления CMP-1 с кодом 998947: для турбированных котлов MFFI, и платой CMP-1 c кодом 998946 – для дымоходных моделей MI. При выходе со строя электронной платы CMP-1, она заменяется артикулом (998946 или 998947 соответственно), или платой CMP-2 с кодом 995977, которая снабжена микропроцессором. Платы CMP-1 и CMP-2 абсолютно функционально взаимозаменяемы.
В чем заключаются отличия платы CMP-2:
возможность подключения программируемого термостата,
на плате присутствует последовательный порт для подключения компьютера и телефонной линии с целью удаленного управления и диагностики,
функция «трубочист».
Для правильной работы платы CMP-2 необходимы правильные настройки для определённой модели котла: настройка перемычек 1, 2, 3 на плате, установка режима открытой и закрытой камеры MI и MFFI соответственно. Необходимо изменить место подвода электрического питания, вместо 3-х контактов на платах CMP-1, на плате CMP-2 предусмотрены 2 контакта.
В процессе производства заводом Ariston на модели Microgenus предназначена установка платы CMP2 (артикул 996163). В случае выхода со строя плата может быть заменена на такую же плату или на плату CMP3 (артикул 65101732).
Котлы Ariston Microgenus Plus изначально комплектовались платой CMP3. Плата Аристон CMP2 и CMP3 функционально и механически взаимозаменяемы. Отличие платы CMP3 заключается в осуществлении контроля над работой котла любой модели Microgenus.
Делаем выводы, платы управления Microgenus CMP1, CMP2, CMP3 - абсолютно идентичны, отличаются только дополнительными опциями, связанными с более современными и удобными системами отопления.
В комплект 65101368 входит 5 штук разных микропроцессоров для определённой модели котла в зависимости от мощности. Необходимо выбрать правильный ПЗУ в зависимости от мощности и от модели котла.
Установка и настройка платы Microgenus:
необходимо вставить подходящий чип в соответствующий разъем платы,
подобрать правильно конфигурацию положения перемычек на переключателе платы для фиксации установок, соответствующих условиям работы котла.
Выбор режима дымохода MI/FFI: A=MI B=FFI,
Выбор режима включения отопления - задержка 0 / 2 мин: A=0 мин. B=2 мин,
Выбор режима отопления (42-82°C) / (38-44°C): A=38÷44°C B=42÷82°C,
Модуляция вентилятора (только на плате CMP3): A= всегда на макс. B= активна модуляция,
Выбор остаточного выбега вентилятора после закрытия крана ГВС: A=режим поствентиляции активен, B=режим поствентиляции неактивен,
Модуляция насоса: A= всегда работает на II скорости B= активирована модуляция.
В нашем магазине Вы можете купить чипы, процессоры, ПЗУ (программно-запоминающее устройство)для плат Аристон Микрогенус или плату управления Ariston Microgenus CMP3 65101732 в комплекте с чипами.
