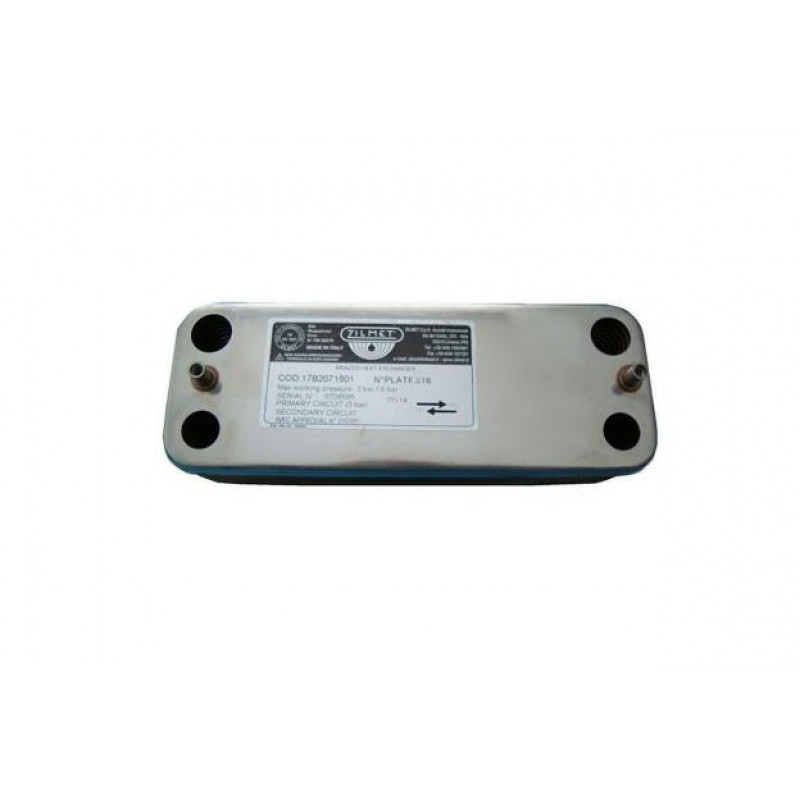

Теплообменник вторичный Saunier Duval Isofast старой модели артикул 05733000. Теплообменник пластинчатый Isofast устанавливается на старые модели котлов Isofast снятых с производтсва Isofast C 28 E1, Isofast C 35 E1, Isofast F 28 E1, Isofast F 35 E1, Isomax C 28 E2, Isomax F 28 E2 – соответственно на турбированные и дымоходные модели мощностью 28 и 35 кВт. Производитель теплообменника ребристого завод Swep E61x16 part No So 0020022938. Теплообменник скоростной котлов Isofast состоит из 16 пластин одинакового размера, которые расположены относительно друг друга на 180 градусов для обеспечения чередования холодных и горячих каналов. Размеры теплообменника вторичного на горячую воду: длина между центрами штирей 179 мм, длина между центрами отверствий 172 мм, ширина между центрами отверствий 42 мм. В процессе эксплуатации теплообменник вторичный котлов Saunier Duval Isofast может забиться накипью и отложениями солей, в результате чего проходимость теплоносителя уменьшается, также уменьшается площадь теплосъема. Решением этой проблемы является промывка теплообменника кислотным раствором. Иногда в результате промывки теплообменника может образоваться течь или внутренний пробой теплообменника горячего водоснабжения. Для осуществления замены вторичного соростного теплообменника необходимо снять переднюю крышку котла и открыть панель управления, слить отопительную воду из котла, закрыть кран подачи холодной воды в котел. Далее мы открываем кран горячей воды чтоб слить воду из трубы горячего водоснабжения. Теплообменник крепиться двумя винтами к гидроблоку, их нужно ослабить. Отводим, приподнимаем и снимаем теплообменник ГВС из котла. Перед заменой нового теплообменника проверяем состояние уплотнительных прокладок и их положение в гидроблоке. При износе уплотнительных прокладок их нужно заменить. Новый теплообменник монтируем в котел в обратной последовательности. После монтажа теплообменника открываем краны на трубопроводе отопительной системы и холодной воды, производим подпитку отопительной системы с помощью крана подпитки системы. Следующие действие – это установка давления на величину 1,2 мбар. Проверяем герметичность и удаляем vozdух из системы.
