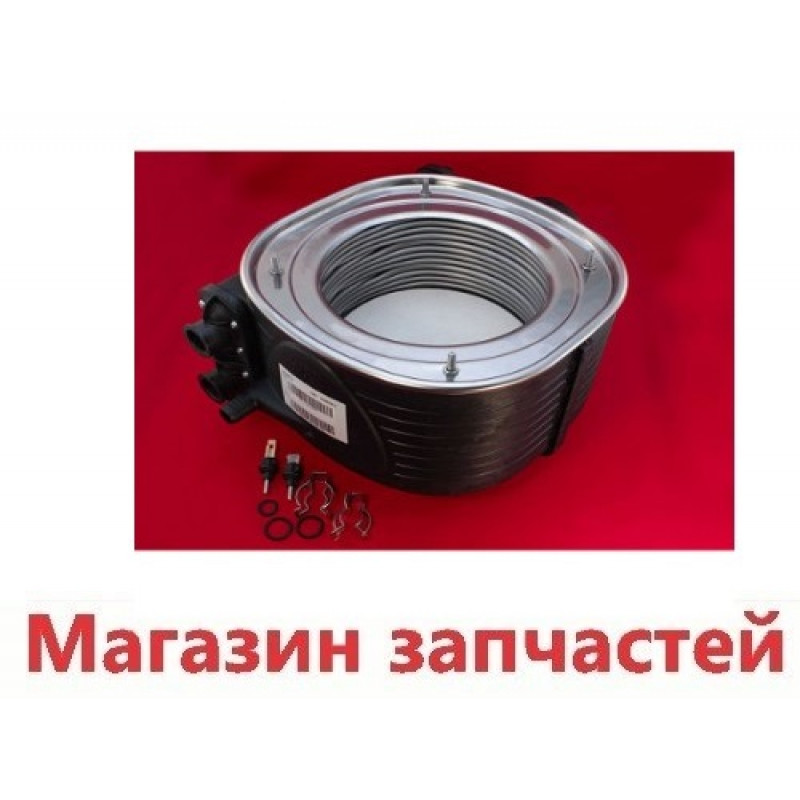

Теплообменник конденсационный Nova Florida, Fondital 24 кВт 6SCAMCON12

Первичный конденсационный теплообменник котлов Нова Флорида, Фондитал мощностью 24 кВт

Nova Florida

Nova Florida

Virgo Condensing KC 24
Pictor Condensing Line Tech KC-KR-KRB 24
Delfis Condensing KC 24
Delfis Condensing KRB 24




Orion Condensing KC 24
Orion Condensing KRB 24
Orion Condensing KR 24



Fondital

Fondital

Fondital

Fondital

Fondital

Tahiti Condensing Line Tech KC-KR-KRB 24
Antea Condensing KC 24
Antea Condensing KRB 24
Antea Condensing KR 24




Itaca Condensing KC 24
Itaca Condensing KRB 24
Itaca Condensing KR 24
Itaca Condensing KB 24




Formentera Condensing KC 24
Formentera Condensing KRB 24
Formentera Condensing KR 24



Giava KRB 24
Giava KRBV 24
Giava KRBZ 24
Pegasus KB 24
Pegasus Solar KRBS 24





Madeira Solar KRBS 24
Madeira Solar KRBS V 24
Madeira Solar KRBS Z 24
Madeira Solar KRBS M 24




Теплообменник предназначен для монтажа в конденсационные котлы мощностью 24 кВт. Конденсационный теплообменник выполняет функцию нагрева отопления.

Конструкция теплообменника представляет собой:
➣ шарообразный круг, внутри состоит из витков труб округлой формы из нержавеющей стали,
➣ в зонах, что контактируют с огнем нет сварных соединений, устройство характеризуется небольшой термической инерцией и значительной сопротивляемостью к появлению ржавчины,
➣ внешний слой состоит из пластмассовых термополимерных материалов,
➣ вся конструкция теплообменника состоит из многих элементов, что разделены между собой на камеры, количество которых зависит от мощности котла.




Конденсационный теплообменник разделен на 2 зоны: 1 - область сгорания, что включает 3 элемента, 2 - область конденсации, самая прохладная и состоит с одного компонента, обогревается теплыми дымовыми газами, что образовываются в зоне сгорания, перед их отводом. Непосредственно в данном периоде обеспечивается скопление конденсата с помощью снижения температуры дымовых газов ниже порога, характеризуемого «точкой росы».

Изоляция размещена между зонами сгорания и конденсации выполняет функцию: разделения двух камер и отвод дымовых газов, что улучшает теплопроводимость.

Изнутри модуля обратка котла находится в более прохладном отрезке (конденсационной камере) с целью конденсации водяных паров из дымовых газов и заблаговременного нагрева теплоносителя таким способом, чтобы температура воды была выше на входе в камеру сгорания.

Данный процесс уменьшает расходы газа и дает возможность исключить образование конденсата на горелке, который негативно влияет на ее срок службы.

После соприкосновения с компонентами камеры сгорания, дымовые газы передвигаются в конденсационную камеру, часть их конденсируются, остальные продуты сжигания уходят на улицу посредством канала дымоудаления.

Коды по чертежам котлов Nova Florida, Fondital 6SCAMCON12 и 6SCAMCON06 абсолютно взаимозаменяемы.
